1550nm Lidar Modüllerinin tedarikçisi olarak müşterilerimizden ürünlerimizin teknik özelliklerine ilişkin sorularla sıklıkla karşılaşıyorum. En sık sorulan sorulardan biri, 1550nm Lidar Modülümüzün sinyal-gürültü oranı (SNR) ile ilgilidir. Bu blog yazısında, 1550nm Lidar Modülü bağlamında sinyal-gürültü oranının ne anlama geldiğini, neden önemli olduğunu ve ürünümüzün performansını nasıl etkilediğini ele alacağım.
Sinyal-Gürültü Oranını Anlamak
Sinyal-gürültü oranı, Lidar da dahil olmak üzere herhangi bir ölçüm sisteminde temel bir kavramdır. Sinyalin gücünün (tespit etmek istediğimiz yararlı bilgi) gürültünün gücüne (istenmeyen girişim) oranı olarak tanımlanır. Matematiksel olarak şu şekilde ifade edilir:
[SNR=\frac{P_{sinyal}}{P_{gürültü}}]
burada (P_{sinyal}) sinyalin gücüdür ve (P_{gürültü}) gürültünün gücüdür. Desibel (dB) cinsinden SNR şu şekilde hesaplanır:
[SNR_{dB} = 10\log_{10}\left(\frac{P_{sinyal}}{P_{gürültü}}\sağ)]
Yüksek SNR, sinyalin gürültüden çok daha güçlü olduğunu gösterir; bu da ölçümün daha doğru ve güvenilir olduğu anlamına gelir. Tersine, düşük bir SNR, gürültünün sinyale göre önemli olduğu anlamına gelir; bu da sinyali gürültüden ayırt etmeyi zorlaştırır ve potansiyel olarak ölçümde hatalara yol açar.
1550nm Lidar Modülünde SNR Neden Önemlidir?
1550nm Lidar Modülünde SNR, sistemin performansını belirlemede çok önemli bir rol oynar. Lidar, lazer darbeleri yayarak ve ışığın nesnelerden yansıyıp dedektöre geri dönmesi için geçen süreyi ölçerek çalışıyor. Geri dönen sinyalin gücü, nesneye olan mesafe, nesnenin yansıtıcılığı ve atmosferik koşullar gibi çeşitli faktörlere bağlıdır.
Doğru aralık ölçümü için yüksek bir SNR gereklidir. SNR yüksek olduğunda, dedektör geri dönen sinyali arka plandaki gürültüden kolayca ayırt edebilir ve lazer darbesinin uçuş süresinin kesin olarak belirlenmesine olanak tanır. Bu da nesneye olan mesafenin doğru hesaplanmasını sağlar.
Ayrıca yüksek SNR, Lidar Modülünün algılama aralığını da geliştirir. Parlak güneş ışığı veya çok fazla toz ve pus bulunan alanlar gibi arka plan gürültüsünün yüksek düzeyde olduğu ortamlarda, yüksek SNR'ye sahip bir Lidar Modülü, düşük SNR'ye sahip olana kıyasla daha uzun mesafelerdeki nesneleri tespit edebilir.
1550nm Lidar Modülünün SNR'sini Etkileyen Faktörler
1550nm Lidar Modülünün SNR'sini çeşitli faktörler etkileyebilir. Bunlar şunları içerir:
1. Lazer Gücü
Lidar Modülünde kullanılan lazerin gücü, sinyalin gücünü doğrudan etkiler. Daha yüksek bir lazer gücü, daha güçlü bir geri dönüş sinyali sağlar ve bu da SNR'yi geliştirebilir. Ancak lazer gücünü artırmanın da sınırlamaları vardır; çünkü bu, göz güvenliği sorunlarına ve güç tüketiminin artmasına neden olabilir.
2. Dedektör Hassasiyeti
Dedektörün hassasiyeti, zayıf sinyalleri ne kadar iyi tespit edebileceğini belirler. Daha hassas bir dedektör, özellikle düşük ışık koşullarında veya uzun mesafelerdeki nesneleri tespit ederken SNR'yi iyileştirebilecek düşük güçlü sinyalleri tespit edebilir.
3. Arka Plan Gürültüsü
Arka plan gürültüsü güneş ışığı, dedektördeki termal gürültü ve elektriksel parazit gibi çeşitli kaynaklardan gelebilir. Arka plan gürültüsünü en aza indirmek SNR'yi iyileştirmek için çok önemlidir. Bu, istenmeyen ışık dalga boylarını engellemek için optik filtrelerin kullanılması ve elektriksel paraziti azaltmak için uygun korumanın kullanılmasıyla başarılabilir.
4. Atmosfer Koşulları
Atmosfer, lazer ışığını dağıtabilir ve emebilir, bu da geri dönen sinyalin gücünü azaltabilir. Sis, yağmur veya toz gibi olumsuz atmosferik koşullarda SNR önemli ölçüde azaltılabilir. Atmosfer koşullarının etkilerini azaltmak için bazı Lidar Modülleri, sinyal zayıflamasını telafi etmek amacıyla uyarlanabilir sinyal işleme gibi teknikler kullanır.
1550nm Lidar Modülümüzün SNR'sini İyileştirme
Şirketimizde 1550nm Lidar Modülümüzün SNR'sini iyileştirmek için sürekli çalışıyoruz. Güçlü bir sinyal sağlamak için mükemmel ışın kalitesine sahip yüksek güçlü lazerler kullanıyoruz. Dedektörlerimiz yüksek hassasiyet ve düşük gürültü özellikleri nedeniyle özenle seçilmiştir.

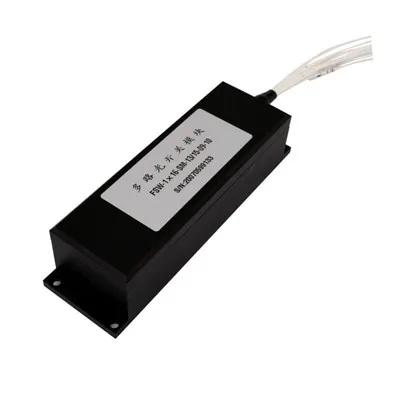

Ayrıca tasarımımıza gelişmiş optik bileşenleri de dahil ediyoruz. Örneğin, kullanıyoruzMekanik Optik AnahtarVeMEMS Optik AnahtarOptik yolu kontrol etmek ve sinyal iletimini optimize etmek için. Bu anahtarlar, Lidar Modülünün genel performansını artırabilecek yüksek güvenilirlik ve hızlı anahtarlama hızları sunar.
Ayrıca kullandığımızASE Işık KaynağıKalibrasyon ve test amaçlı. ASE ışık kaynağı, Lidar Modülümüzün performansını doğru bir şekilde ölçmemize ve SNR'yi iyileştirmek için gerekli ayarlamaları yapmamıza yardımcı olan istikrarlı ve geniş bantlı bir ışık çıkışı sağlar.
1550nm Lidar Modülümüzün SNR'sinin Ölçülmesi
1550nm Lidar Modülümüzün SNR'sini ölçmek için sıkı bir test sürecimiz var. Farklı çalışma koşullarını simüle etmek ve sinyal ve gürültü seviyelerini ölçmek için özel test ekipmanı kullanıyoruz. Ölçülen sinyal ve gürültü güçlerini karşılaştırarak modülün SNR'sini hesaplayabiliriz.
Test sonuçlarımız, 1550nm Lidar Modülümüzün yüksek bir SNR'ye sahip olduğunu gösteriyor; bu da menzil ölçüm doğruluğu ve algılama aralığı açısından mükemmel performans anlamına geliyor. Sürekli araştırma ve geliştirme yoluyla ürünlerimizin SNR'sini korumaya ve geliştirmeye kararlıyız.
Çözüm
Sinyal-gürültü oranı, 1550nm Lidar Modülü için kritik bir parametredir. Yüksek SNR, doğru mesafe ölçümü, uzun algılama aralığı ve çeşitli ortamlarda güvenilir performans sağlar. 1550nm Lidar Modüllerinin tedarikçisi olarak SNR'nin önemini anlıyoruz ve mükemmel SNR özelliklerine sahip ürünler sunmaya kendimizi adadık.
1550nm Lidar Modülümüzle ilgileniyorsanız veya sinyal-gürültü oranı veya diğer teknik özellikler hakkında sorularınız varsa, daha fazla tartışma ve potansiyel tedarik için lütfen bizimle iletişime geçmekten çekinmeyin. Lidar ihtiyaçlarınızı karşılamak için sizinle birlikte çalışmayı sabırsızlıkla bekliyoruz.
Referanslar
- "Lidar Uzaktan Algılama: İlkeler ve Uygulama", George HM van Dijk
- Govind P. Agrawal'dan "Fiber Optik İletişim Sistemleri"
- Önde gelen Lidar bileşen üreticilerinden teknik literatür
